至少应明确柜体外形与安装界面、器件与电池模块布局、重量与承重点、进出风或液冷接口、材料与板厚、门板及密封、表面处理、数量和交付状态。只有外形尺寸，只能做初步沟通。
首先确认六类项目输入

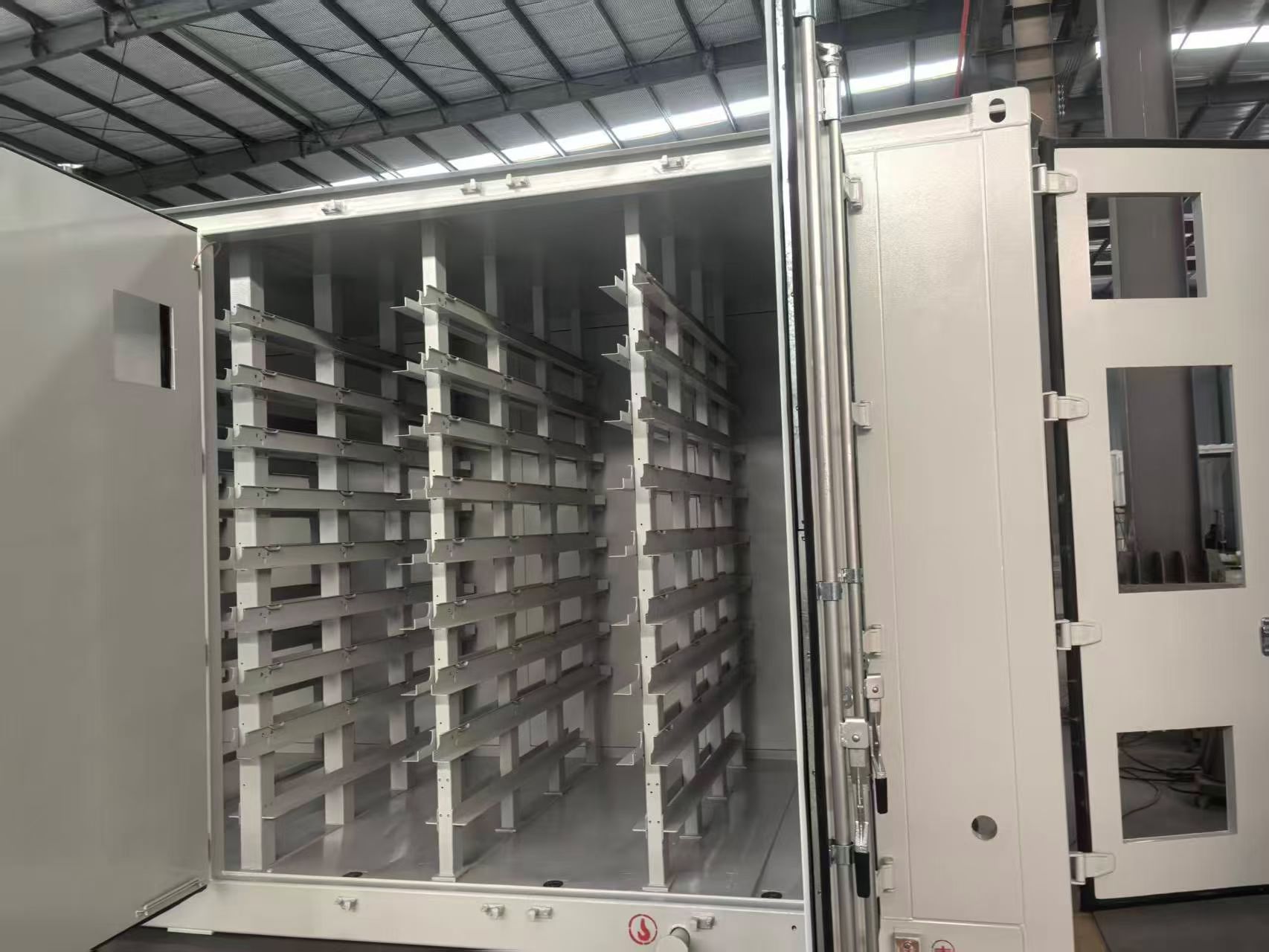

1. 器件布局与维护空间
需要提供电池模块、消防、配电、温控、线缆和其他器件的安装位置。除安装孔位外，还要考虑抽拉、检修、开门、走线和拆装空间，避免结构完成后出现工具无法进入或部件无法更换。
2. 重量、承重点与运输状态
柜体空载重量不是唯一依据。应说明模块总重、层板载荷、吊装或叉车位置、运输时是否带载，以及地脚或底座连接方式。板厚、折边、加强筋、焊缝和底座结构都要结合这些条件判断。
3. 热管理路径
风冷项目需要明确进风、出风、风机、过滤和热源位置；液冷项目需要明确管路、接口、泄漏风险区域与维护路径。百叶、冲孔、风道和密封区域不能在钣金完成后再临时决定。
4. 使用环境与防护要求
室内、户外、沿海、粉尘、潮湿或温差环境，对材料、门缝、密封件、排水和涂层体系的要求不同。若项目涉及明确防护等级，应在结构设计和验证计划中单独规定，不能只依靠表面喷涂实现。
5. 材料、板厚与表面处理
材料选择需要同时考虑强度、防腐、重量、焊接、导电接地和外观。板厚应与跨度、载荷和加强结构一起评审；颜色、纹理、膜厚、遮蔽区域与接地点也应在图纸中写清楚。
6. 数量与交付状态
样机、小批量和批量生产的工装投入、检验方式和制造路径不同。还应说明交付的是裸柜、带附件柜体还是已完成部分装配的结构总成。
结构评审时重点看什么
| 评审对象 | 需要明确的信息 | 常见风险 |
|---|---|---|
| 骨架与底座 | 总载荷、承重点、吊装与叉车位置、地脚连接 | 底座变形、运输扭曲、安装面不平 |
| 层板与安装梁 | 单层载荷、调节范围、固定方式、装配顺序 | 挠度过大、孔位冲突、器件无法维护 |
| 门板与密封 | 开门角度、铰链与门锁、密封路径、接地连接 | 门缝不均、干涉、密封不连续 |
| 散热与接口 | 风道、过滤、液冷接口、线缆与消防接口 | 热回流、接口遮挡、维护空间不足 |
| 表面处理 | 颜色、纹理、遮蔽、接地与装配配合面 | 涂层影响装配或接地，批次色差 |
加工能力边界如何核对
华晟现有设备台账公开的参考能力包括：6000W 3015 光纤激光切割设备，碳钢参考切割厚度不超过 20mm、不锈钢不超过 12mm；数控折弯参考精度为 ±0.3°；喷涂线最大参考工件为 2500×1200×2200mm。以上数据用于前期筛选，特殊材料、板厚、孔系和大型结构仍需按图评审。
完整设备和工艺配置可在生产设备与工艺台账中核对。
推荐提交的资料
- 二维工程图：尺寸、公差、焊接、表面处理和检验要求。
- 三维模型：空间关系、干涉、装配层级和外观结构。
- BOM 或器件清单：安装对象、数量和重量。
- 项目说明：使用环境、数量、目标阶段和交付状态。
- 颜色或样板要求：色号、纹理、光泽及遮蔽区域。
常见问题
储能柜钣金询价只提供外形尺寸可以吗？
只能用于初步沟通。正式评审还需要器件布局、安装关系、承重位置、开孔、散热、门板和表面处理等信息。
必须同时提供二维和三维图纸吗？
不是所有项目都强制，但二维图适合核对尺寸、公差和工艺注释，三维模型适合理解空间关系；两者配合通常更高效。
板厚能否直接由加工厂决定？
不应仅凭外形决定。板厚需要结合承重、跨度、加强结构、运输、环境与材料性能评审，最终由项目结构责任方确认。
内容依据河北华晟智控电气有限公司现有公开设备台账与钣金制造通用评审流程整理。本文用于项目准备，不构成对未评审图纸的加工承诺。
